Die Pufferspeicher mit der Möglichkeit der Brauchwasserbereitung sind für viele Typen von Heizsystemen einschließlich der Wärmepumpen geeignet.

In Abhängigkeit von der Temperatur des Heizwassers, das im Behälter akkumuliert wird, ermöglicht der Anschluss an einen Kessel die Brauchwasserbereitung auf die Soll-Temperatur meistens direkt im Innenbehälter. Im Gegenteil dazu wird das Brauchwasser beim Anschluss an Solarkollektoren oder an eine Wärmepumpe nur vorerwärmt und es ist ein weiterer (z.B. elektrischer) Warmwasserbereiter einzuschalten, der das Wasser auf die Soll-Temperatur nachwärmt. Direkt in den Pufferspeicher kann auch elektrisches Nachwärmen montiert werden, das durch den elektrischen Heizkörper TJ 6/4" oder den Heizflansch TPK ermöglicht wird.

Weitere Informationen

Weitere Informationen zu den Pufferspeichern NADO und NADOS

Die Pufferspeicher dienen der Akkumulation der überschussigen Wärme von ihrer Quelle, die wie folgt sein kann
- Festbrennstoffkessel
- Wärmepumpe
- Solarkollektoren
- Kamineinsatz, etc.
Einige Speichertypen erlauben auch einen kombinierten Anschluss von mehreren Quellen
Die Speichertypen NADO und NADOS erlauben auch eine Warmwasserbereitung im emaillierten Innenbehälter oder im Edelstahl-Wärmetauscher. Rohrwärmetauscher für die durchlaufende Warmwasserbereitung können nicht verwendet werden!
Das Einbinden des Pufferspeichers in ein Festbrennstoffkesselsystem ermöglicht einen optimalen Gang des Kessels auf einer günstigen Temperatur beim Kesselbetrieb
Um die Lebensdauer des Behälters zu verlängern, empfehlen wir, als Heizmedium aufbereitetes Wasser, destilliertes Wasser zu verwenden, ferner ist es geeignet, Korrosionsschutzmittel (Antikorrosionszusätze) zuzugeben
Die Behälter werden mit einer abnehmbaren Isolierung 80 mm dicken geliefert

Typen

Pufferspeichertypen NADO und NADOS mit Brauchwasserbereitung

NADO v1 - Flansch für die Montage des Heizkörpers TPK »

NADO v2 - Flansch für die Montage des Heizkörpers TPK + Wärmetauscher 1,5 m² »

NADO v6 - Durchlaufspeicher aus Edelstahl + Rohrwärmetauscher + zwei Muffen für den elektrischen Heizkörper vom Typ TJ »

NADO v11 - Durchlaufspeicher aus Edelstahl + Rohrwärmetauscher + zwei Muffen für den elektrischen Heizkörper vom Typ TJ »

NADO v11 - Die Pufferspeicher verfügen über einen großen Edelstahl-Wärmetauscher und können an verschiedene Wärmequellen angeschlossen werden, einschließlich des Heizkörpers TJ 6/4" »

NADO v16 - Die Pufferspeicher verfügen über einen großen Edelstahl-Wärmetauscher und können an verschiedene Wärmequellen angeschlossen werden, einschließlich des Heizkörpers TJ 6/4" »

NADO v1

Die Pufferspeicher NADO werden mit einem Flansch mit einem Schraubenabstand von 210 mm für die Montage des Flanschheizkörpers TPK hergestellt. Bei der standardmäßigen Ausführung ist der Flansch verblendet.

Der Behälter enthält einen inneren emaillierten Speicher mit einem Volumen von 140, 200, 250 und 300 Litern

Typ NADO v1	500/140 v1 500/200 v1	750/140 v1 750/200 v1	1000/140 v1 1000/200 v1
Gesamtvolumen des Behälters (l)	475	772	999
Volumen das Warmwasserspeicherbehälters (l)	140 210	140 210	140 210
Durchmesser (mm)	600	750	850
Höhe (mm)	1970	2028	2040
Gewicht mit Isolierung (kg)	124 138	150 164	167 181
Energieeffizienzklasse

NADO v2

Der Behälter enthält einen Wärmetauscher mit einer Fläche von 1,5 m²für den Anschluss eines weiteren Heizsystems (z.B. SOLAR). Der Rohrwärmetauscher kann nicht für die durchlaufende Brauchwasserbereitung verwendet werden.

Der Behälter enthält einen inneren emaillierten Speicher mit einem Volumen von 140 Litern

In den Behälter kann der Heizkörper TJ 6/4" installiert werden.

Typ NADO v2	500/140 v2	750/140 v2	1000/140 v2
Gesamtvolumen des Behälters (l)	475	772	999
Volumen das Warmwasserspeicherbehälters (l)	140	140	140
Durchmesser (mm)	600	750	850
Höhe (mm)	1970	2028	2040
Gewicht mit Isolierung (kg)	154	181	195
Energieeffizienzklasse

NADO v6

Die Pufferspeicher NADO werden mit zwei Muffen G 6/4" für die Montage des Schraubheizkörpers TJ mit einem verlängerten kalten Teil mit einer Leistung von maximal 2x6 kW hergestellt. Auf Bestellung können die Verteilung der Muffen sowie deren Menge geändert werden.

Der Behälter enthält einen Rohrwärmetauscher mit einer Fläche von 2,2 oder 3,3 m² für den Anschluss eines weiteren Heizsystems (z.B. SOLAR). Der Rohrwärmetauscher aus Stahl kann nicht für die durchlaufende Brauchwasserbereitung verwendet werden

Der Behälter enthält einen eingebetteten Edelstahl-Wärmetauscher für die Warmwasserbereitung mit einem Volumen von 20, 25, 35 oder 45 Litern je nach der Größe des Pufferspeichers.

Typ NADO v6	300/20 v6 mit Isolierung	500/25 v6	750/35 v6	1000/45 v6
Gesamtvolumen des Behälters (l)	358	475	772	999
Volumen das Warmwasserspeicherbehälters (l)	20	23	32	37
Durchmesser (mm)	670	600	750	850
Höhe (mm)	1705	1970	2030	2040
Gewicht mit Isolierung (kg)	106	134	178	212
Energieeffizienzklasse

NADO v11

Die Pufferspeicher NADO werden mit zwei Muffen G 6/4" für die Montage der Schraubheizkörper TJ 6/4“ mit einem verlängerten kalten Teil mit einer Leistung von maximal 2x6 kW hergestellt. Auf Bestellung können die Verteilung der Muffen sowie deren Menge geändert werden. In den Flansch kann die Heizkörper TPK 210-12 installiert werden.

Der Behälter enthält einen eingebetteten Edelstahl-Wärmetauscher für die Warmwasserbereitung mit einem Volumen von 20 oder 25 Litern je nach der Größe des Pufferspeichers.

Typ NADO v11	300/20 v11	400/20 v11	750/25 v11	1000/25 v11
Gesamtvolumen des Behälters (l)	320	405	772	999
Volumen das Warmwasserspeicherbehälters TV (l)	20	20	23	23
Durchmesser (mm)	670 mit Isolierung	670 mit Isolierung	790	850
Höhe (mm)	1702	1902	2035	2061
Gewicht mit Isolierung (kg)	106	122	178	212
Energieeffizienzklasse

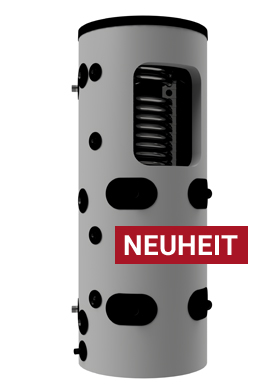

NADO v16

Die Pufferspeicher verfügen über einen großen Edelstahl-Wärmetauscher und können an verschiedene Wärmequellen angeschlossen werden, einschließlich des Heizkörpers TJ 6/4".

Typen: 500, 750, 1000 l
Durchlauferwärmung des Wassers in einem Edelstahl-Wärmetauscher mit überdurchschnittlich großer Wärmeaustauschfläche
Der Behälter wird einschließlich Isolierung geliefert
Es können verschiedene Wärmequellen angeschlossen werden – Biomasse-, Kohle-, Gas- und Elektrokessel sowie Wärmepumpen
In die Muffen Nr. 4 können Heizkörper TJ 6⁄4″ eingebaut werden

Type NADO v16	500/25 v16	750/35 v16	1000/45 v16
Gesamtvolumen des Behälters (l)	475	772	999
Volumen Heizwärmetauscher (l)	23	32	37
Durchmesser (mm)	760	910	1010
Höhe (mm)	1970	2030	2040
Gewicht mit Isolierung (kg)	115	150	170
Energieeffizienzklasse
